Datenblatt - Artikelnummer 10130

Drehstrom- Öltransformator in Dehnerbauweise
Nennleistung 16000 kVA, Nennübersetzung 30 / 15,75 kV

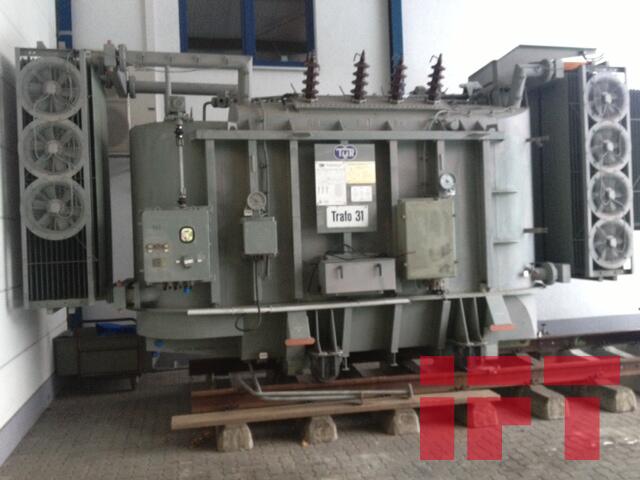

Foto 1Foto 2
BeschreibungEinheitWert
BauartÖltransformator
AusführungDehner
FabrikatTuR
TypTDLF 16000-30 A
Baujahr1981
Revision1998
Zustandrevisioniert
Gewährleistung Monate12
Nennleistung kVA16000
Oberspannung kV30
Unterspannung kV15,75
Anzapfungen+- 9 Stufen
Kurzschlussspannung %9,0
SchaltgruppeYN yn 0 (d)
Frequenz Hz50
Kühlart (1)ONAF
Kühlart (2)ONAN
KühlmittelMineralöl
Gesamtgewicht kg33900
Ölgewicht kg9000
Länge mm6360
Breite mm2175
Höhe mm4640
OberspannungsanschlüssePorzellandurchführungen
UnterspannungsanschlüssePorzellandurchführungen
ZubehörMR Motorantrieb MA 9 und Stufenschalter MR V III 500 / 19 Stufen, Ausgleichswicklung, 2-Schwimmer-Buchholzschutz, Thermoschutz
BeschreibungRevision 12/1998 im Trafowerk Siemens DD

Stufe
1 = 34,68 kV / 15,75 kV - Uk 9,6 %
10 = 30,00 kV / 15,75 kV - Uk 9,0 %
19 = 25,32 kV / 15,75 kV - Uk 8,5 %
