Datenblatt - Artikelnummer 11947

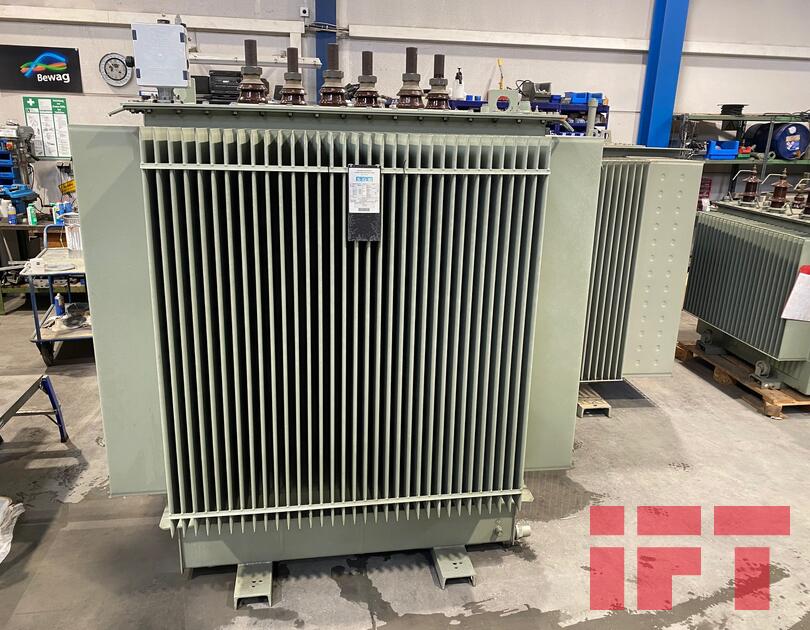

Drehstrom- Öltransformator in Hermetikbauweise
Nennleistung 1600 kVA, Nennübersetzung 21 / 0,36 - 0,36 kV

BeschreibungEinheitWert
BauartÖltransformator
AusführungHermetik
FabrikatSGB
TypDOTG 1600 H/20
Baujahr2011
Zustandunbenutzter Neutrafo
Gewährleistung Monate12
Nennleistung kVA1600
Oberspannung kV21
Unterspannung (1) kV0,36
Unterspannung (2) kV0,36
Anzapfungen+- 4 x 500 V
Kurzschlussspannung (1) %5,7
Kurzschlussspannung (2) %5,9
SchaltgruppeDy11y11
Frequenz Hz50
KühlartONAN
KühlmittelMineralöl
Gesamtgewicht kg4920
Ölgewicht kg1250
Länge mm1910
Breite mm1120
Höhe mm2150
OberspannungsanschlüsseAußenkonus-Steckdurchführungen
UnterspannungsanschlüssePorzellandurchführungen
ZubehörHermetikvollschutzblock (versetzbar)
Beschreibung- US-seitig kein herausgeführter Sternpunkt
