Datenblatt - Artikelnummer 12208

Drehstrom- Öltransformator in Hermetikbauweise
Nennleistung 630 kVA, Nennübersetzung 20 / 0,4 kV

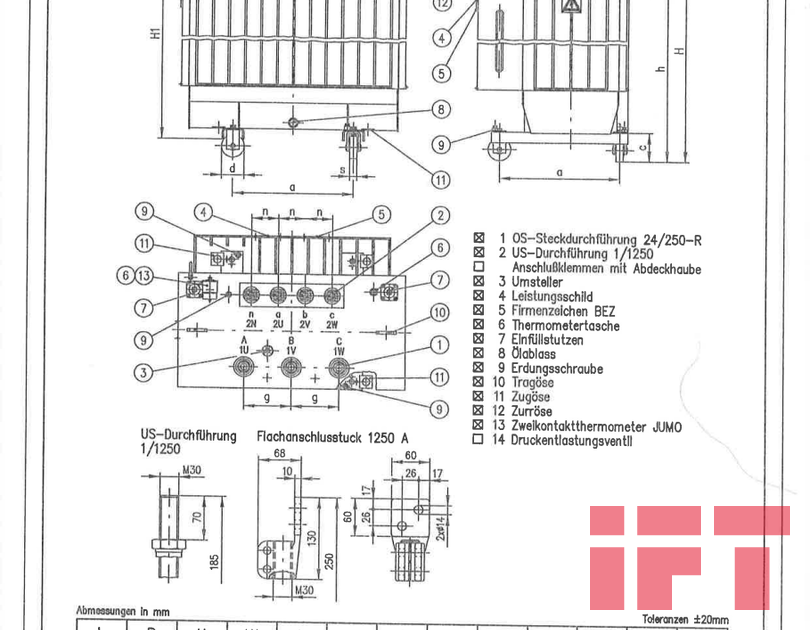

Maßbild
BeschreibungEinheitWert
BauartÖltransformator
AusführungHermetik
FabrikatBEZ
TypaTOHn 3710/22
Zustandunbenutzter Neutrafo
Gewährleistung Monate24
Nennleistung kVA630
Oberspannung kV20
Unterspannung kV0,4
Anzapfungen+- 2 x 2,5 %
Leerlaufverluste Po W540
Kurzschlussverluste Pk W4600
Verlustkombination Po (neu) EN 50464-1Ao
Verlustkombination Pk (neu) EN 50464-1Ak
Kurzschlussspannung %4,0
SchaltgruppeDyn 5
Frequenz Hz50
KühlartONAN
KühlmittelMineralöl
Gesamtgewicht kg2435
Ölgewicht kg345
Länge mm1260
Breite mm850
Höhe mm1725
OberspannungsanschlüsseAußenkonus-Steckdurchführungen
UnterspannungsanschlüssePorzellandurchführungen
ZubehörZeigerthermometer mit 2 Kontakten und Schleppzeiger
BeschreibungAb KW. 4/2023 verfügbar!
