Drehstrom- Öltransformator in Hermetikbauweise
Nennleistung 1000 kVA, Nennübersetzung 20 - 11 / 0,4 kV

Beschreibung	Einheit	Wert
Bauart		Öltransformator
Ausführung		Hermetik
Fabrikat		FT
Baujahr		2010
Revision		2026
Zustand		revisioniert
Gewährleistung	Monate	12
Nennleistung	kVA	1000
Oberspannung (1)	kV	20
Oberspannung (2)	kV	11
Unterspannung	kV	0,4
Anzapfungen		+- 2x 2,5 %
Kurzschlussspannung	%	6,0
Schaltgruppe		Dyn 5
Frequenz	Hz	50
Kühlart		ONAN
Kühlmittel		Mineralöl
Gesamtgewicht	kg	2310
Ölgewicht	kg	574
Länge	mm	1580
Breite	mm	990
Höhe	mm	1750
Fahrrollenmittenabstand		670
Rollenbreite		40
Oberspannungsanschlüsse		Außenkonus-Steckdurchführungen
Zubehör		DMCR-Trafovollschutzblock NS-Haube mit Stromwandlern vorhanden

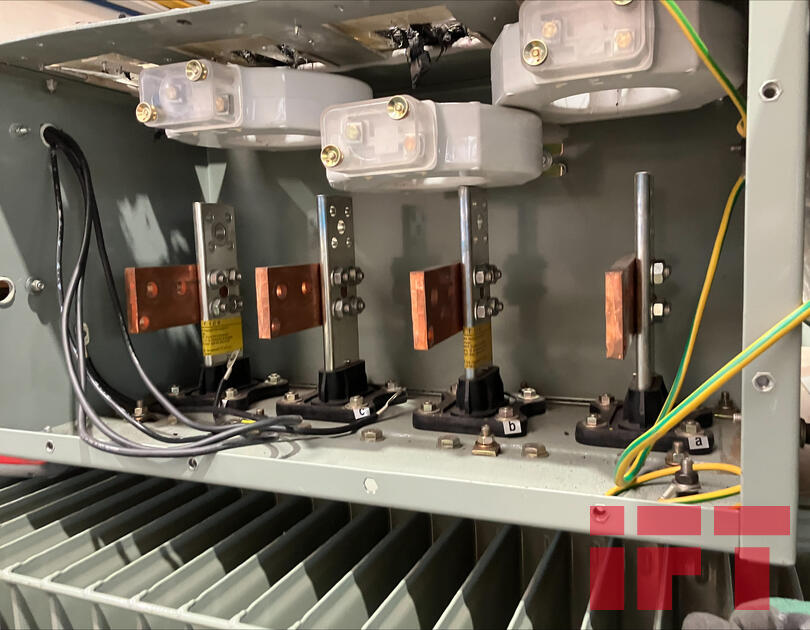

Beschreibung		Höhenangabe mit montierter Haube ist 1805 mm! US-Anschlüsse (Schienen) - siehe Foto Standort: CLP
